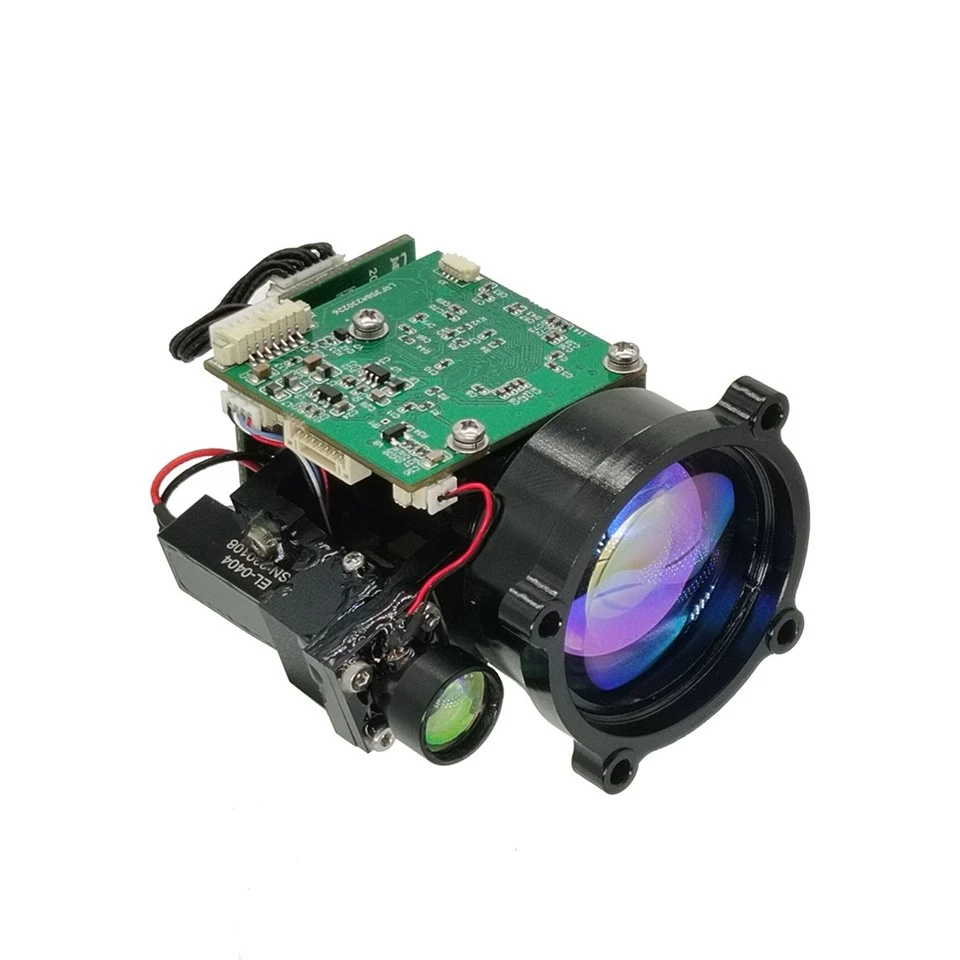

Modiwl Rhyfeddwr Laser 10km
Cyflwyniad Cynnyrch
Mae modiwl Laser RangeFinder 10xLH15X yn mabwysiadu cydran laser gwydr Erbium hunanddatblygedig Xinalnd, sydd â nodweddion ystod hir, defnydd pŵer isel, maint bach a diogelwch llygaid dynol.
Perfformiad Ystod: 10000m (targedau 2.3x2.3m), 15000m (yr ystod uchaf)
Cywirdeb yn amrywio ± 1m
Cywirdeb mesur yn fwy na neu'n hafal i 98%
Pwysau llai na neu'n hafal i 130g
Paramentwyr Cynnyrch
|
Heitemau |
Mynegeion |
|
|
Fodelith |
10xlh15x |
|
|
Tonfedd weithredol |
1535nm ± 10nm |
|
|
Lygaid |
Dosbarth 1 (IEC 60825-1) |
|
|
Derbyn agorfa |
Φ33mm |
|
|
Ystod amrywio |
30-15000m |
|
|
Perfformiad amrediad |
15000m |
Ystod Uchaf |
|
13000m |
Targed mawr, adlewyrchiad: 60 %, gwelededd arsylwyr 25 km |
|
|
10000m |
2.3 × 2.3 m Maint targed, adlewyrchiad: 30 %, gwelededd arsylwyr 15 km |
|
|
4300m |
1 × 1 m Maint targed, adlewyrchiad: 10 %, gwelededd arsylwyr 10 km |
|
|
Rhyngwyneb cyfathrebu |
RS422 |
|
|
Lleithder |
Llai na neu'n hafal i 80% |
|
|
Cywirdeb yn amrywio |
±1m |
|
|
Cyfradd cywirdeb |
Yn fwy na neu'n hafal i 98% |
|
|
Ongl |
Llai na neu'n hafal i 0. 5mrad |
|
|
Amledd yn amrywio |
1 ~ 10Hz |
|
|
Amser yn amrywio parhaus |
Yn fwy na neu'n hafal i 30 munud |
|
|
An-barallelism yr echel optegol laser i'r cyfeirnod mowntio |
<0.3mrad |
|
|
Maint |
Llai na neu'n hafal i 69mm × 57mm × 45mm |
|
|
Foltedd |
5.6-8.4V |
|
|
Defnydd pŵer |
Defnydd pŵer ar gyfartaledd yn llai na neu'n hafal i 3W, defnydd pŵer brig yn llai na neu'n hafal i 6W |
|
|
Tymheredd Gwaith |
Gradd -40 gradd -+60 gradd |
|
|
Tymheredd Storio |
Gradd -45 gradd -+70 gradd |
|
|
Mhwysedd |
Llai na neu'n hafal i 130g |
|
Nodyn: Gellir addasu'r holl ddangosyddion perfformiad a rhyngwyneb yn unol â'r gofynion
Swyddogaeth cynnyrch
a) gyda swyddogaethau amrywio sengl a pharhaus;
(b) gyda swyddogaeth hunan-brawf pŵer i fyny/beicio/cychwyn;
(c) gyda'r swyddogaeth arddangos rhesymeg pellter targed gyntaf ac olaf;
(ch) gyda swyddogaeth ymholiad amseroedd mesur pellter;
(d) swyddogaeth larwm tymheredd;
(dd) gyda swyddogaeth amddiffyn cylched gor-gyfredol a gor-foltedd (gwarant dylunio);
(g) Gyda Swyddogaeth Uwchraddio o Bell Meddalwedd: Uwchraddio'r feddalwedd yn uniongyrchol trwy'r rhyngwyneb cyfathrebu.
Modd yn amrywio ac amser amrywio
a) Amser amrywio parhaus uchaf: mwy na neu'n hafal i 35 munud;
b) Yr amser egwyl uchaf ar gyfer mesur pellter parhaus eto: llai na neu'n hafal i 15s. Sefydlogrwydd echel optegol laser yn llai na neu'n hafal i 0. 1mrad (ystod tymheredd llawn); Fertigedd yr echel optegol lansio i'r cyfeirnod gosod: llai na neu'n hafal i 2mrad (gwarant dylunio);
Dimensiwn
Rhyngwynebau trydanol
|
Terfynell Rhif Terfynell |
Rhif Cyfresol |
Model Cysylltydd |
Diffiniad signal (rs422) |
Arall |
|
X4 |
X4-1 |
A1257wr-s -7 p |
+12V |
Rhyngwyneb Laser RangeFinder |
|
X4-2 |
Ngrd |
|||
|
X4-3 |
Rs 422- a |
|||
|
X4-4 |
Rs 422- b |
|||
|
X4-5 |
Rs 422- y |
|||
|
X4-6 |
Rs 422- z |
|||
|
X4-7 |
Rs 422- gnd |
Safle pin 1 y cysylltydd
