Egwyddor a chymhwyso modiwl laser rgb

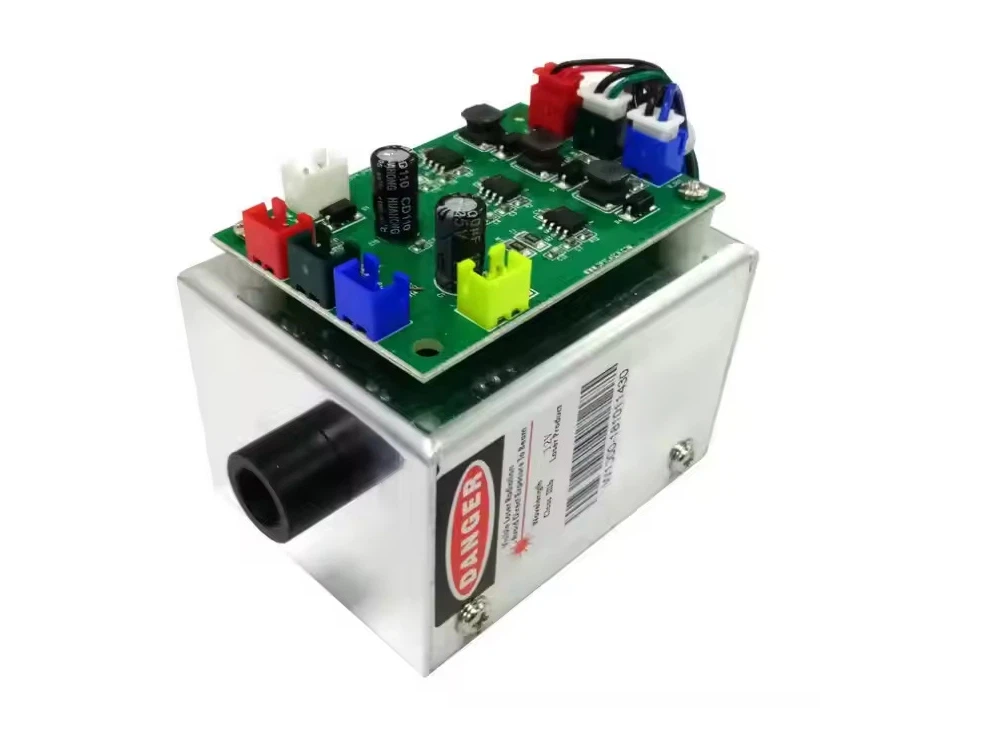

Mae modiwl laser RGB yn fodiwl tri-yn-un sy'n integreiddio laserau coch, gwyrdd a glas, a all gynhyrchu lliwiau lluosog o laser golau neu wen. Mae ei fanteision yn cynnwys disgleirdeb uchel, lliwiau cyfoethog a chyfeiriadedd da. Fe'i defnyddir yn helaeth wrth arddangos, goleuo, ymchwil wyddonol, meysydd meddygol a meysydd eraill, megis gwella disgleirdeb a lliw arddangos, a ddefnyddir ar gyfer goleuadau effeithlon, cynorthwyo arbrofion ymchwil wyddonol, gwasanaethu diagnosis a thriniaeth afiechydon, ac ati, ac mae'n chwarae rhan gynyddol bwysig.

Egwyddor Weithio Modiwl Laser RGB
1. Egwyddor laser tri lliw RGB
(1) Ystod tonfedd a nodweddion lliw
Golau Coch (R): Tonfedd nodweddiadol 635-660 nm (fel 635nm, 650nm), mae gan laser lled -ddargludyddion effeithlonrwydd uchel a chost isel.
Golau gwyrdd (g): tonfedd 520-532 nm (megis deuod uniongyrchol 520nm, laser 532nm DPSS), mae gan olau gwyrdd sensitifrwydd llygaid dynol uchel, ond mae'r dechnoleg yn anodd (mae angen dyblu amledd grisial).
Golau glas (b): tonfedd 445-465 nm (fel deuod laser 450nm gallium nitride), mae'r effeithlonrwydd wedi'i wella'n sylweddol yn ystod y blynyddoedd diwethaf.
(2) Egwyddor Cymysgu Lliw Ychwanegol
Trwy addasu cymhareb dwyster y laser tri lliw, gellir cymysgu unrhyw liw yn y sbectrwm gweladwy (megis golau coch + golau gwyrdd=golau melyn, pob un o'r tri lliw=golau gwyn).
Advantages: Color gamut coverage >150% NTSC (LED neu LCD yn llawer mwy na LCD), dirlawnder lliw uchel iawn.
2. Mathau o ffynonellau golau laser
(1) Deuod laser lled -ddargludyddion (LD)
Allyriadau Golau Uniongyrchol: Mae LD coch/glas yn aeddfed, ac mae LD gwyrdd (fel 520Nm) wedi'i fasnacheiddio'n raddol yn ystod y blynyddoedd diwethaf.
Nodweddion: maint bach, effeithlonrwydd uchel (cyfradd trosi trydan-i-optegol 30-50%), ond mae angen optimeiddio pŵer a sefydlogrwydd Green LD o hyd.
(2) laser cyflwr solid (DPSS, laser cyflwr solid wedi'i bwmpio â deuod)
Yn gyffredin mewn golau gwyrdd (532nm): Pympiau LD is -goch ND: Yvo₄ grisial, ac yn cynhyrchu golau gwyrdd trwy ddyblu amledd (grisial KTP).
Nodweddion: Ansawdd trawst da, ond strwythur cymhleth, cost uchel, a phroblemau cynhyrchu gwres a cholli effeithlonrwydd.
(3) Laser Ffibr (Dewisol)
Yn addas ar gyfer senarios pŵer uchel (fel tafluniad laser), yn chwyddo laserau trwy ffibrau optegol prin wedi'u dopio â daear, ond yn fawr o ran maint ac yn cael ei ddefnyddio'n llai mewn cymwysiadau sifil.
3. Technoleg Synthesis Optegol
(1) CYFRINDER BEAM SPITTER/BEAM (Drych Dichroic)
Swyddogaeth: Adlewyrchu/trosglwyddo tonfeddi penodol yn ddetholus (megis adlewyrchu golau coch a throsglwyddo golau gwyrdd a glas).
Llwybr Synthesis: Mae tri thrawst laser yn cael eu syntheseiddio i mewn i un llwybr trwy haenau lluosog o lensys i sicrhau bod yr echelinau optegol yn cyd -daro.
(2) Collimation trawst a chanolbwyntio
Lens Collimation: Yn cywiro'r ongl dargyfeirio laser (fel arfer<1mrad) to form a parallel beam.
Diffuser: Fe'i defnyddir ar gyfer golau unffurf (megis cymwysiadau taflunio) i osgoi brycheuyn laser (graenusrwydd a achosir gan ymyrraeth gydlynol).
4. Modiwleiddio a Rheoli
(1) Modiwleiddio disgleirdeb
PWM (Modiwleiddio Lled Pwls): Yn addasu'r disgleirdeb cyfartalog trwy newid y laser ymlaen ac i ffwrdd yn gyflym (Rheoli Beicio Dyletswydd) er mwyn osgoi problem aflinol modiwleiddio analog.
Modiwleiddio Analog: Yn addasu cerrynt y gyriant yn uniongyrchol, sydd ag ymateb cyflymach, ond sydd angen ei raddnodi llinellol.
(2) graddnodi lliw a chydbwysedd gwyn
Proses raddnodi:
Mesur pŵer allbwn pob tonfedd laser;
Cydweddwch y dwyster tri lliw (fel safon pwynt gwyn D65) trwy'r cylch dyletswydd gyriant neu PWM;
Storiwch baramedrau graddnodi yn y sglodyn rheoli (fel y tabl edrych LUT).
Addasiad deinamig: Iawndal tymheredd (drifft tonfedd) ac iawndal sy'n heneiddio (gwanhau pŵer).

Ardaloedd cais o fodiwlau laser RGB
1. Arddangos a thaflunio laser
(1) Teledu Laser a Theatr Gartref
Nodweddion Technegol:
Adopting RGB three-primary color laser light source, the color gamut coverage is **>150% DCI-P3 **, yn llawer uwch na'r backlight LED traddodiadol.
Disgleirdeb uchel (3000-5000 lumens), cefnogi HDR, sy'n addas ar gyfer gwylio trochi sgrin fawr.
Cynhyrchion Cynrychioliadol: Taflunydd Laser Sony, Hisense Laser TV.
(2) Rhagamcaniad sinema ddigidol
Manteision:
Oes hir (mwy nag 20, 000 awr), nid oes angen ailosod lampau yn aml.
Cefnogi datrysiad 8K, fel system sinema Laser Barco.
(3) Arddangosfa bron-llygad AR/VR
Cais:
Defnyddir modiwlau laser micro RGB mewn clustffonau VR i gyflawni cyferbyniad uchel a hwyrni isel (megis technoleg arddangos sganio laser Magic Leap).
Datryswch broblem "effaith drws sgrin" OLED traddodiadol.
2. Goleuadau Llwyfan ac Adloniant
(1) Sioeau Laser a Chyngherddau
Datrysiad Technegol:
Mae sganio galfanomedr cyflym (dros 30kpps) yn cynhyrchu patrymau deinamig (testun, siapiau geometrig).
RGB Laser + Cyfrwng Mwg i ffurfio effaith trawst tri dimensiwn (fel Sioe Laser Gŵyl Gerdd Coachella).
Safonau Diogelwch: Rhaid cydymffurfio â Lefel Diogelwch Laser IEC 60825 (Dosbarth 3B/4 fel arfer).
(2) taflunio pensaernïol a pharciau thema
Achos:
Mae "Castle Light Show" Disneyland yn defnyddio modiwlau laser RGB pŵer uchel (dros 10W) ​​i gyflawni pellter taflunio o gilometrau.
Wedi'i gyfuno â thechnoleg mapio 3D, gorchuddiwch arwynebau pensaernïol yn ddeinamig.
3. Diwydiant ac Ymchwil Wyddonol
(1) mesur a synhwyro laser
Cais:
Mae interferomedrau laser (fel zygo) yn defnyddio laserau monocromatig, ac mae RGB yn ehangu mesuriadau aml-donfedd i wella cywirdeb.
Defnyddir sganio laser RGB yn LIDAR ar gyfer modelu amgylchedd gyrru ymreolaethol.
(2) Delweddu holograffig
Egwyddor:
Mae RGB Laser yn darparu ffynhonnell golau cydlynol i gofnodi gwybodaeth maes golau tri dimensiwn y gwrthrych (megis arddangosfa holograffig Holoxicas).
Ym maes ymchwil wyddonol, fe'i defnyddir ar gyfer delweddu microsgopig o gelloedd biolegol.
(3) Dadansoddiad sbectrol
Manteision:
Lled llinell gul (<0.1nm) laser improves detection sensitivity (such as Raman spectroscopy to detect pollutants).

4. Meddygol a Harddwch
(1) Therapi Laser
Ceisiadau clinigol:
Golau Coch (635Nm): Yn hyrwyddo iachâd clwyfau a gwrthlidiol (therapi laser dwysedd isel LLLT).
Golau glas (405nm): sterileiddio (fel triniaeth acne).
Enghraifft Offer: Llwyfan Meddygol Alma Laser.
(2) Harddwch Croen
Ffototherapi RGB:
Mae golau coch yn ysgogi colagen, golau gwyrdd yn gwanhau pigmentau, ac mae golau glas yn rheoli olew ac yn atal bacteria.
Mae dyfeisiau cartref fel offeryn mwgwd Foreo UFO yn integreiddio modiwlau laser RGB.

5. Ceisiadau eraill sy'n dod i'r amlwg
(1) Argraffu 3D
Llwybr Technegol:
Mae Sintering Laser (SLS) yn defnyddio aml-donfeddi RGB i gyd-fynd â gwahanol ddefnyddiau (megis powdrau metel/cerameg).
Datblygodd Prifysgol Harvard y dechnoleg "halltu golau aml-liw" i gyflawni argraffu 3D lliw llawn.
(2) Cyfathrebu Laser (LIFI)
Egwyddor:
Mae Laser RGB yn disodli LED i gynyddu cyfradd trosglwyddo data (mae'r labordy wedi cyrraedd 100Gbps).
Mae Cwmni Soraa yr UD yn datblygu prototeip cyfathrebu ysgafn gweladwy.
(3) Goleuadau Clyfar
Senario:
Goleuadau Amgueddfa: Mae laser RGB yn adfer gwir liw creiriau diwylliannol yn gywir (megis goleuo paentiadau olew Louvre).
Goleuadau Emosiynol: Addaswch dymheredd lliw a lliw yn ddeinamig (fel cynnyrch cysyniad fersiwn laser Philips Hue).

RGB laser modules are widely used in laser display (such as cinema projection, AR/VR), stage entertainment (laser show, architectural projection), industrial research (holographic imaging, spectral analysis), medical cosmetology (phototherapy, skin repair) and emerging fields (3D printing, laser communication) due to their advantages of high brightness, wide color gamut and precise control. Mae ei dechnoleg graidd yn gorwedd wrth synthesis a modiwleiddio laserau tri lliw RGB. Yn y dyfodol, gyda lleihau costau laser gwyrdd a miniaturization, bydd yn hyrwyddo poblogeiddio'r farchnad defnyddwyr ymhellach, ond mae angen iddo dorri trwy dagfeydd technegol o hyd fel afradu gwres a safonau diogelwch.
